Launchpad et Launch Control

Introduction

Cet article a pour but d'expliquer comment sont mappés et comment on configure les Launchpad et Launch Control.

Ces deux controleurs MIDI sont fabriqués par l'entreprise Novation Components qui fournit un logiciel pour les configurer.

Pour trouver les infos des différents appareils de Novation Components : https://downloads.novationmusic.com/index.php/novation, et en ce qui nous concerne les infos du Launch Pad X : https://downloads.novationmusic.com/novation/launchpad-mk3/launchpad-x et celles du Launch Control XL MK2 : https://downloads.novationmusic.com/novation/launch/launch-control-xl-mk1mk2

Pour gérer la configuration des appareils suivre ce lien (en ligne ou télécharger le logiciel) : https://components.novationmusic.com/

Explication des controleurs

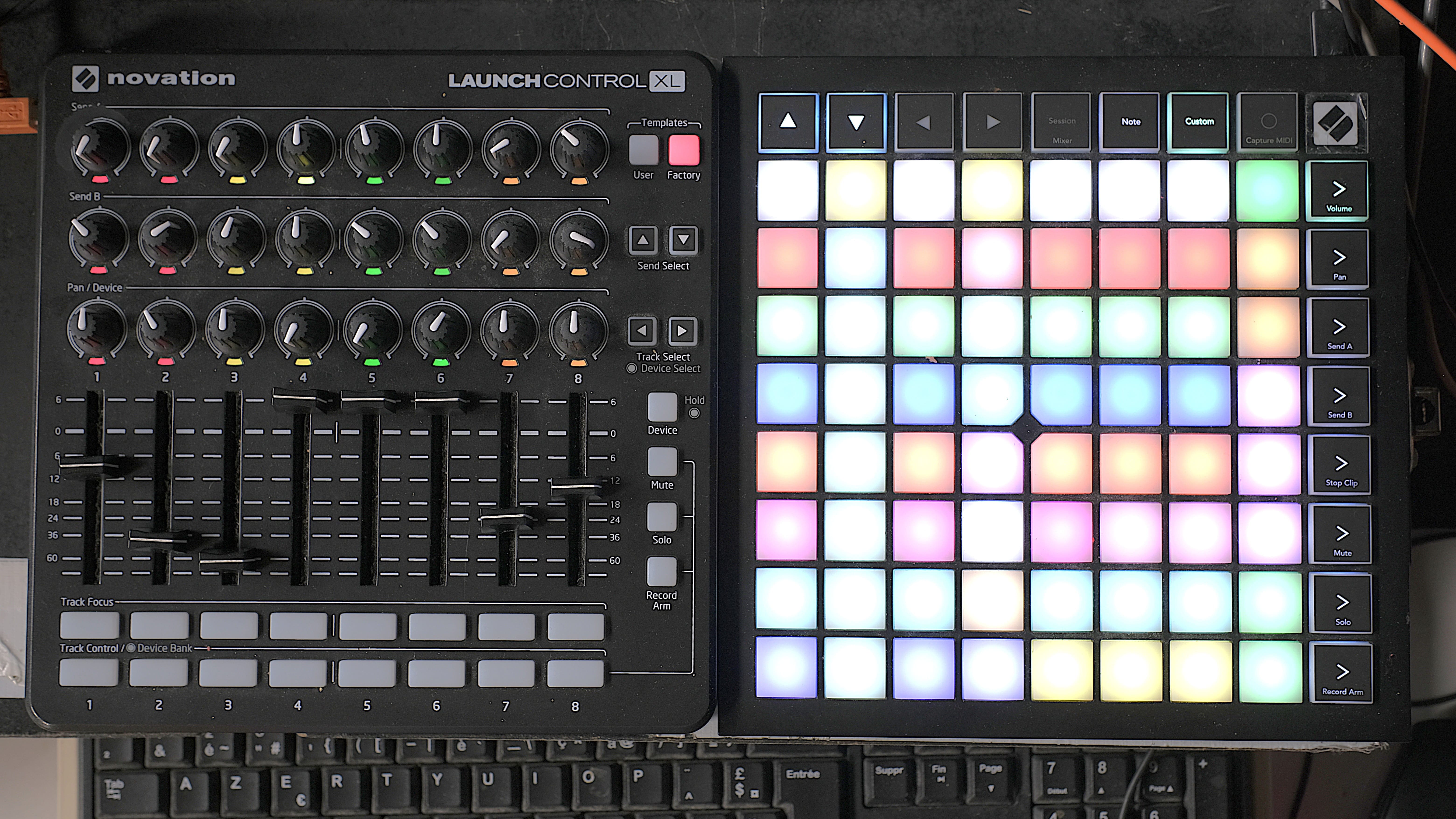

Le Launch Control à gauche et le Launchpad à droite

On introduit ici les deux controleurs et on reviendra après sur comment ils sont mappés en détail.

Launch Control

Le LaunchControl est composé de potentiomètres, de sliders et de boutons qu'on utilise pour ajuster la vitesse des effets, le dimmer des lumières, utiliser des blackout...

On voit en haut à droite que le mode Factory est sélectionné. Pour pouvoir utiliser le Launch Control avec Daslight, il faut qu'il soit en mode Factory.

Launchpad

Le Launchpad contient une grille de 8x8 boutons programmables avec en haut et à droite d'autres boutons pour naviguer dans la configuration du Launch pad. Les boutons à droite servent comme des "onglets". En cliquant sur chacun d'eux, on arrive sur un nouvel arrangement de la grille.

On voit qu'en haut à droite le mode Custom est sélectionné. Pour pouvoir utiliser le Launchpad avec Daslight, il faut qu'il soit en mode Custom.

Mapping actuel des controleurs

Dans cette partie, on va détailler comment sont mappés les deux controleurs. Cette section est vouée à évoluer avec les lumières qu'on obtendra au fil du temps, car elles nous obligerons peut-être à repenser la manière dont sont organisés les controleurs.

Ce qui suit date du 22/06/2026.

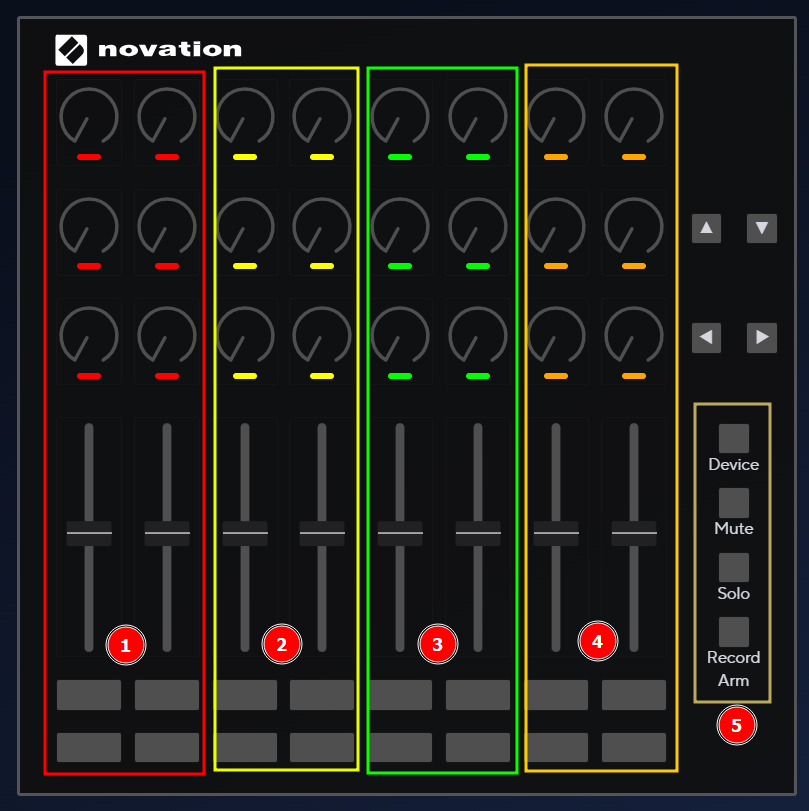

Mapping du Launch Control

Launch Control

Chaque couleur représente un type de lumière et chaque colonne représente généralement un groupe de lumière.

1. En rouge, on a les tribars. Le potentiomètre en haut à gauche gère la vitesse des effets de dimmer tandis que le potentiomètre en haut à droite gère la vitesse des effets de couleur. Le slider de gauche gère généralement le dimmer des tribars dirigées vers la scène et l'autre les tribars dirigées vers le DJ. Parmi les 4 boutons du bas, ceux du haut gèrent les blackout des mêmes groupes qu'avant, et ceux du bas activent des strobes.
2. En jaune, on a les pars. La configuration est identique à celle des tribars. On rajoute parfois une colonne afin d'avoir 3 sliders et blackout différents pour les pars du bar, de la scène et du DJ.
3. En vert on a les washs ou les scans. Pour les scans tout est identique aux tribars. Pour les washs, le potentiomètre en haut à gauche gère la vitesse des effets, celui en bas à gauche gère le zoom et celui en bas à droite gère la vitesse de rotation du zoom.
4. En orange on a les beams et le contrôle général. Le potentiomètre en haut à gauche gère la vitesse du mouvement des beams et celui en haut à droite gère la vitesse des effets de dimmer. Le fader et bouton de gauche gèrent le dimmer/blackout des beams et ceux à droite gère la même chose mais sur l'ensemble des lumières. ⚠ Attention ⚠ Si on est en blackout total aucune lumière ne s'allumera, même si on strobe.
5. Sur la droite on a 4 boutons. De bas en haut ils permettent de : changer le BPM en appuyant dessus plusieurs fois au rythme du BPM, activer un strobe sur les washs, activer un strobe sur les beams, activer le strobe à une puissance et fréquence élevée.

Cette configuration peut un peu changer selon les soirées, par exemple ajouter une colonne pour des pars.

Launchpad

Onglet n°1 : les couleurs

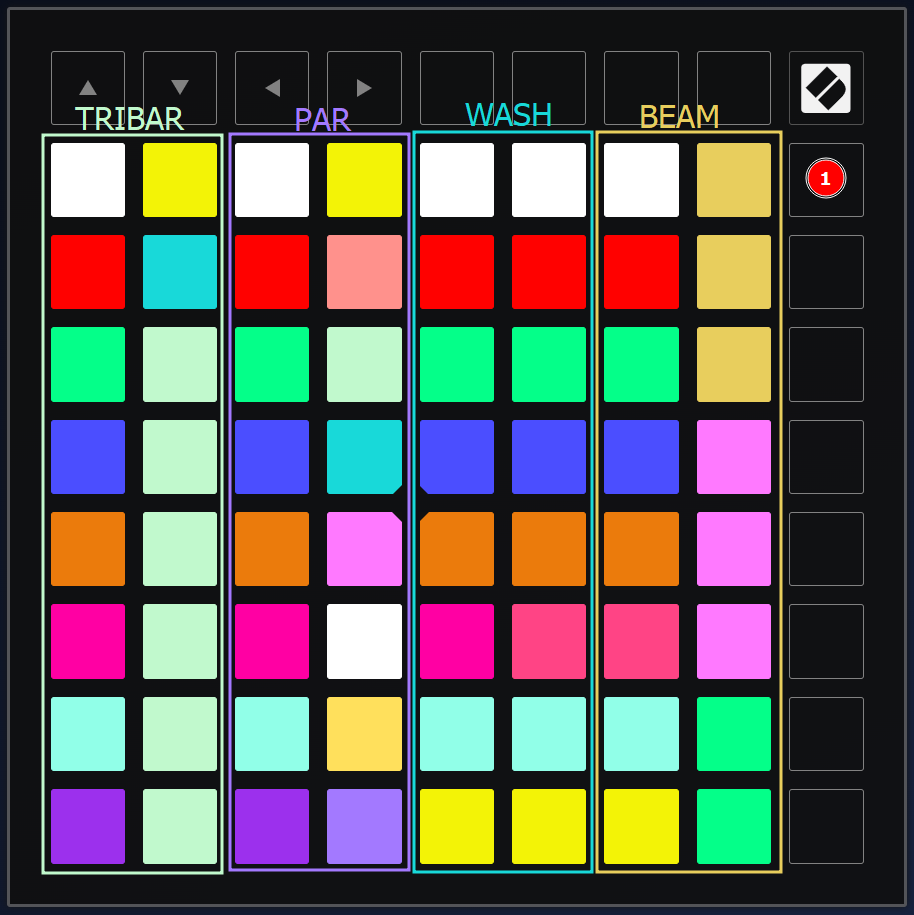

Onglet n°1 du Launchpad

Le premier onglet sert à changer les couleurs de nos lumières.

De gauche à droite, chaque rectangle encadre les tribars, les pars, les washs/scans, les beams avec aussi des effets des beams et des boutons pas mappés.

Pour les tribars à gauche les couleurs sont statiques tandis qu'à droite on a des effets de couleurs en mouvement. Pour les pars, toutes les couleurs sont statiques et on a en bas à droite trois boutons qui activent, de bas en haut, l'UV, l'ambré, et le blanc. Pour les washs, la colonne de gauche gère la couleur du fond, et celle de droite la couleur de la forme.

Onglet n°2 : les effets

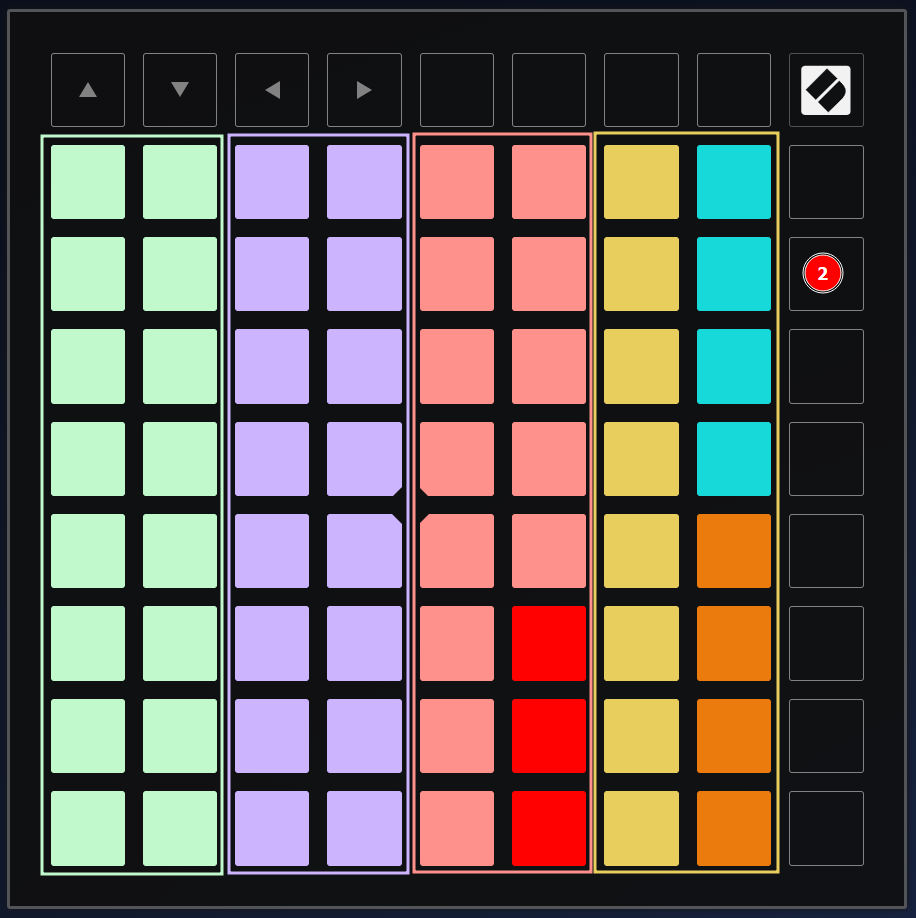

L'onglet n°2 du Launchpad

On retrouve ici dans l'ordre les effets des tribars, pars, scans et quelques uns des beams (voir leur onglet pour en avoir plus).

Pour les tribars et pars, j'essaye d'avoir sur leur colonne de gauche des effets où les leds s'allument les unes à la suite des autres, tandis que sur la droite j'essaye d'avoir des effets où des tribars entières/des groupes de pars s'allument à tour de rôle. Pour les scans, on a en bas à droite les gobos.

Onglet n°3 : divers

Cet onglet regroupe les effets de strobe, la fumée, le brouillard, les full open, les boutons d'urgence...

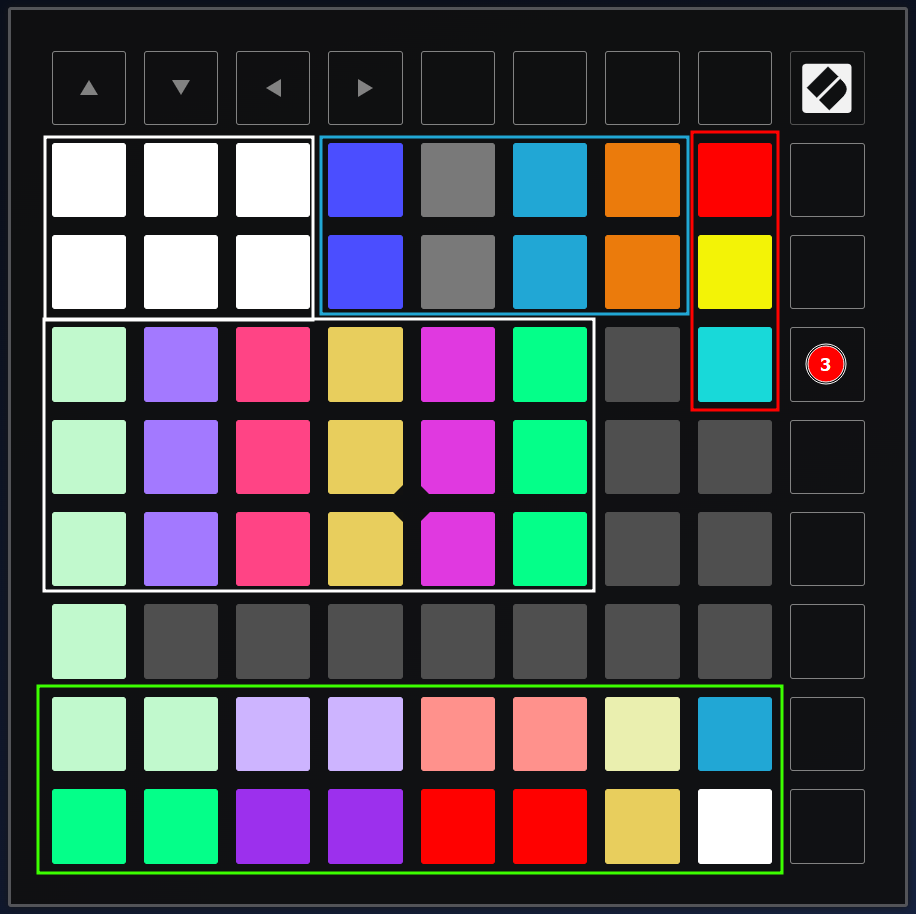

L'onglet n°3 du Launchpad

En haut en blanc on a le strobe. L'effet en haut à droite a la puissance et la fréquence les plus élevées, puis celui à sa droite a une puissance plus basse et celui en dessous de lui a une fréquence plus basse. Ainsi, celui du milieu bas a une fréquence et puissance plus basse. Le bouton de strobe en haut à droite fait un unique flash lorsqu'on le presse, et celui en dessous est callé sur le BPM.

À droite du strobe en bleu foncé on a l'UV en continu en haut et l'UV falsh en bas. Puis à droite en gris on a la vitesse du ventilateur du brouillard, basse en haut et forte en bas, et à droite en bleu on a la quantité de liquide à brouillard utilisé, peu en haut et beaucoup en bas. Enfin, à droite en orange on a la fumée, basse en haut et forte en bas.

Tout à droite ce sont les boutons de panique. Ils permettent de désactiver des scènes qui se trouve dans des banques spécifiques Le bouton rouge coupe tout les strobes, celui en jaune coupe tout les blackout et celui en bleu coupe la fumée/brouillard.

En dessous des 2 premières lignes, on retrouve les strobes des autres lumières avec en colonne : tribar, par, scans, beams, washs.

Puis sur les deux dernières lignes on a sur celle du haut les full open (tribar, par, scan/washs, beams, all), avec pour les tribars et pars un full open direct à gauche et un avec un effet de fade à droite. Et sur la ligne du bas on a les blackout des lumières avec des groupes spécifiques.

Onglet n°4 : beams

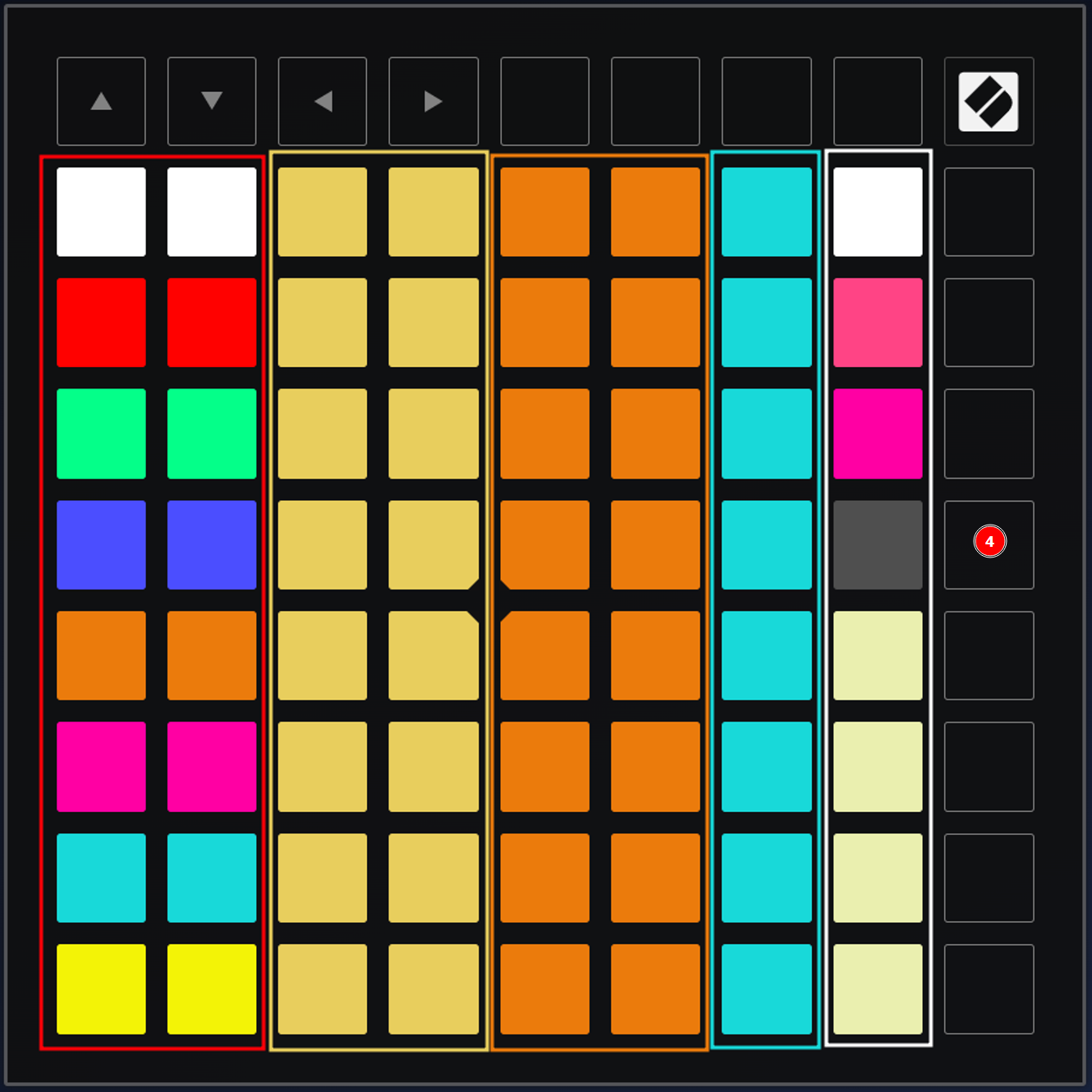

L'onglet n°4 du Launchpad

Cet onglet gère tout ce qui touche aux beams. Les deux premières colonnes contrôlent les couleurs, les deux suivantes les effets de mouvement avec sur celle de gauche des positions statiques et sur celle de droite des mouvements. Les deux colonnes suivantes en orange foncé contrôlent les gobos, avec les gobos statiques à gauche et en mouvement à droite, la colonne bleu active des effets de dimmer, et enfin la dernière colonne gère les autres effets tels que l'arc en ciel (en haut) et le prisme (statique ou en rotation, en bas).

Onglet n°5 : washs

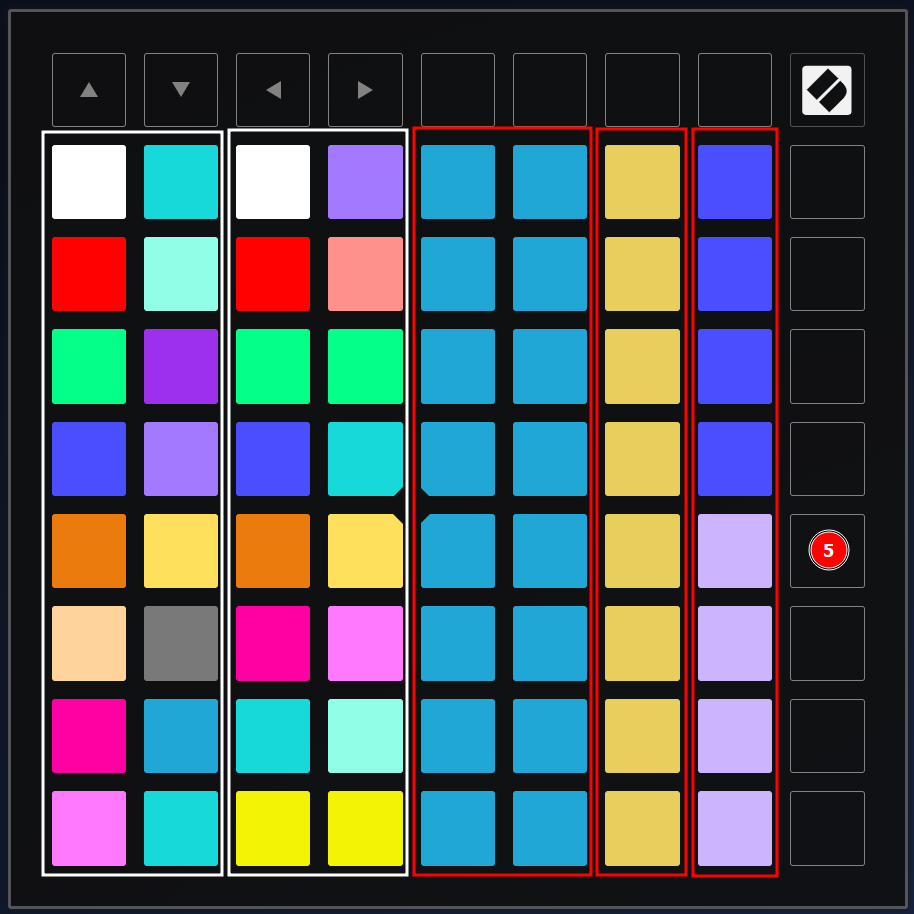

L'onglet n°5 du Launchpad

Comme les beams, on a un onglet dédié aux washs. Les deux premières colonnes contrôlent les couleurs du fond et les deux d'après contrôlent celles de la forme. Les deux colonnes suivantes en bleu gèrent les formes, la colonne suivante ne sert pour l'instant à rien, et la dernière colonne contrôle l'effet de dimmer (en haut) et la position des washs (en bas).

Les autres onglets

Les onglets suivants ne servent pour l'instant à rien, mais pourraient devenir utiles si on obtient de nouvelles lumières et qu'il leur faut un onglet dédié.

Prise en main du logiciel

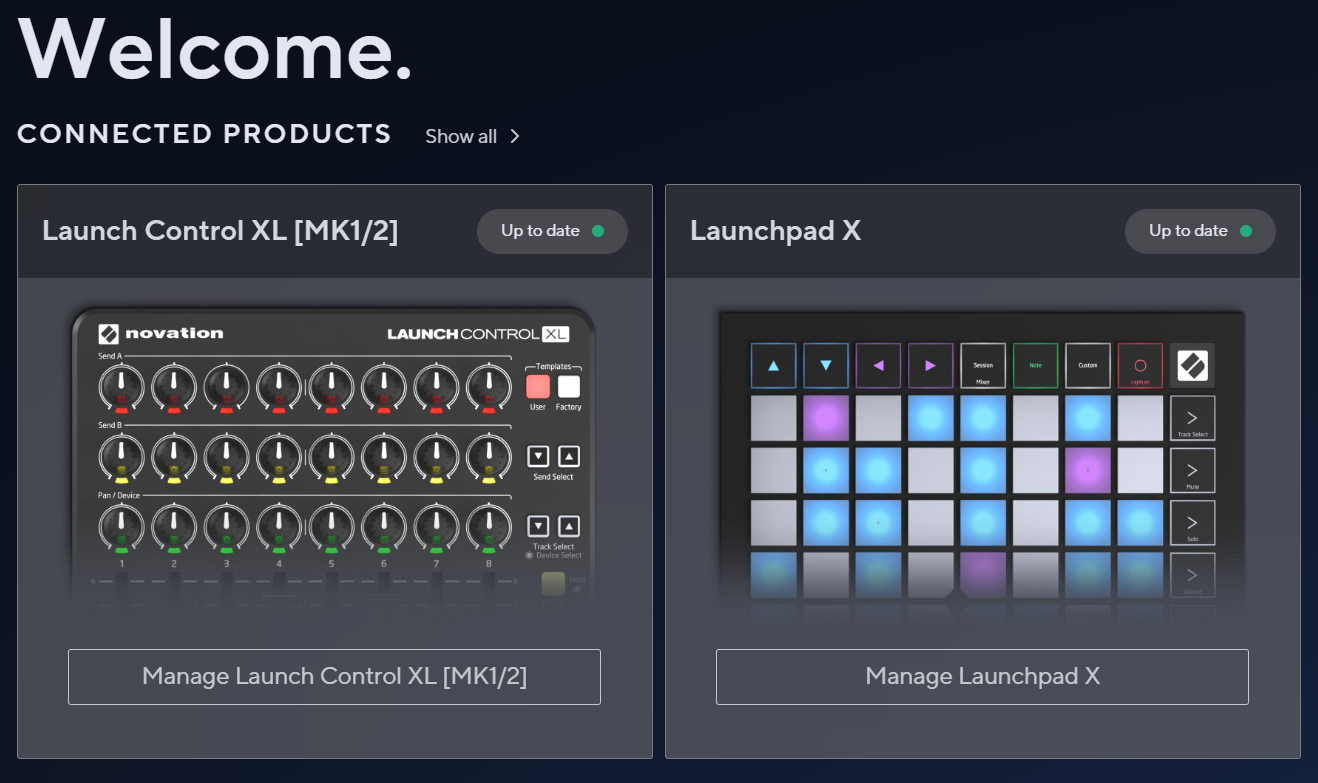

Le premier écran de Novation Components

Le logiciel de Novation Component permet de changer les couleurs des deux controleurs. Il ne permet pas de changer la manière dont les effets sont mappés ! C'est Daslight qui gère ça. Voir la section mapping dédié de la page de Daslight.

Lorsqu'on lance le logiciel Novation Components, on arrive sur un premier écran avec nos controleur MIDI (ils doivent évidemment être branchés à notre PC pour qu'il les détecte).

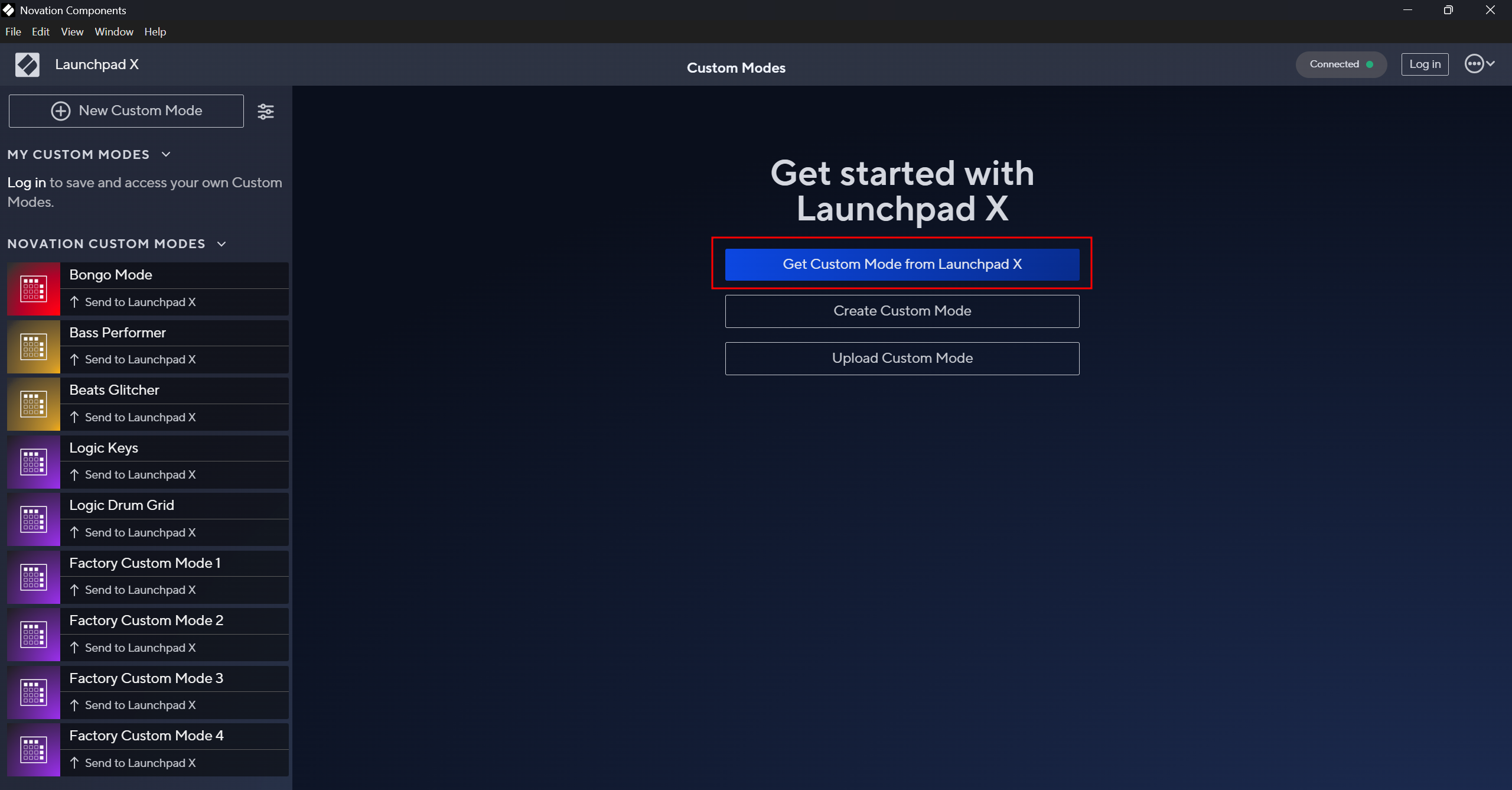

L'écran après sélection du Launchpad

On va d'abord s'intéresser au Launchpad en le sélectionnant. On tombe ensuite sur une nouvelle fenêtre avec au centre trois choix possibles. Le premier, qu'on va utiliser, permet de récupérer la configuration actuelle d'un des 8 onglets du controleur. Le deuxième nous emmenerait vers une page de configuration vierge, et le dernier permet d'utiliser un fichier d'une configuration du controleur.

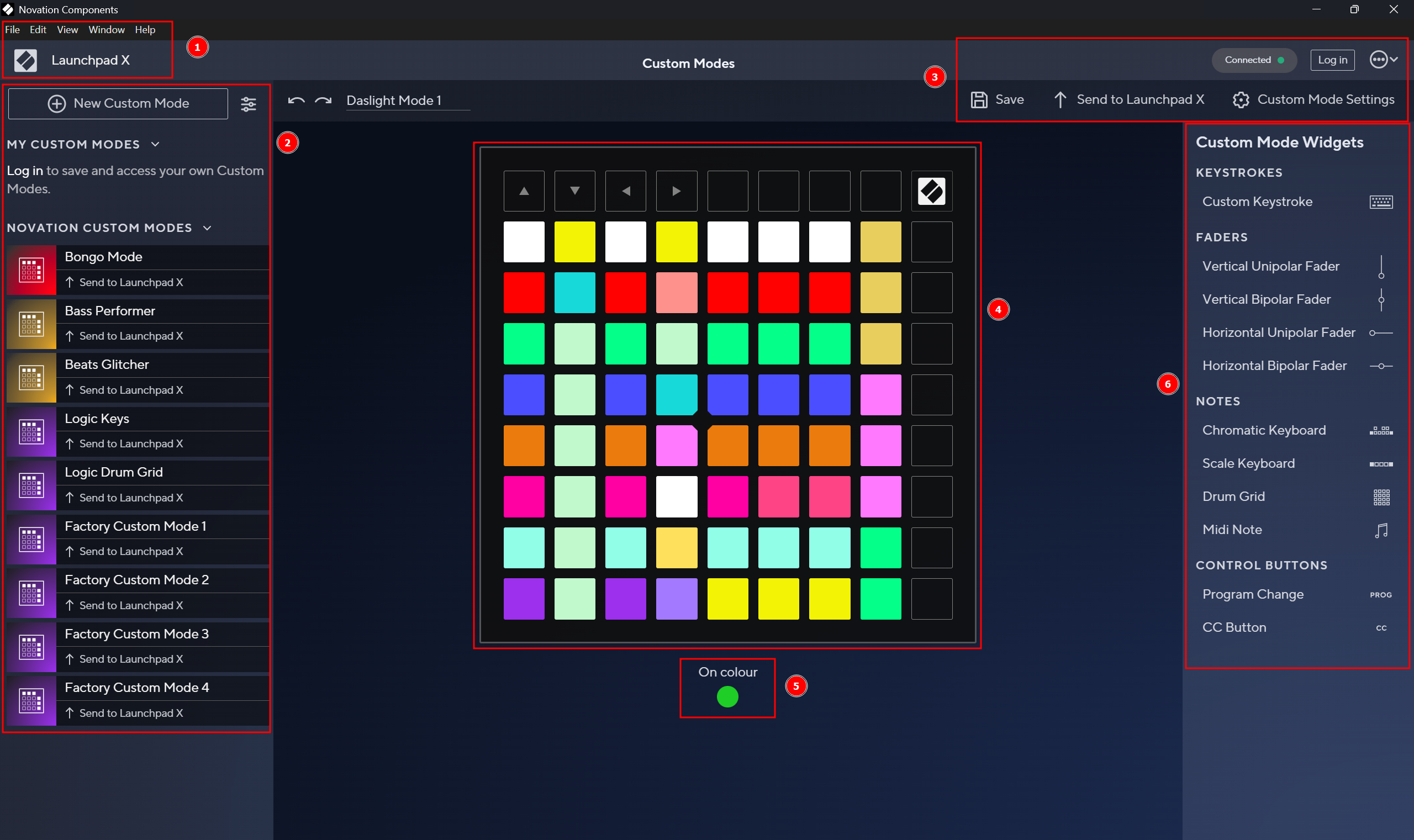

La vue du Launchpad dans le logiciel

On sélectionne donc le premier choix en choisissant n'importe quel channel (= onglet). Puis on arrive sur une nouvelle page avec cette fois-ci la configuration actuelle du Launchpad qu'on vient donc de récupérer.

On va détailler l'interface :

1. En haut à gauche, les menus déroulants classiques pour sauvegarder, ouvrir des fichiers... cliquer sur le logo du logiciel nous ramène à l'écran d'acceuil
2. Sur la gauche, des modes custom qu'on a sauvegardé sur notre profil ou préfaits. On ne les utilise pas.
3. En haut à droite on a les boutons Save pour enregistrer la configuration actuelle, Send to Launchpad X pour envoyer la configuration actuelle vers le Launchpad et dans les "..." on a l'option pour tout réinitialiser en mode usine. On a aussi sur la gauche le nom de la configuration actuelle.
4. Au centre, notre Launchpad avec les touches configurables.
5. Juste en dessous, c'est la couleur qui sera affiché lorsqu'un bouton sera activé. On met du vert
6. Différents types de boutons qu'on peut mettre où on veut. En pratique on utilise que le Midi Note, mais certains sont sympas comme le Custom Keystroke qui active une touche de notre clavier, ou les Vertical / Horizontal / Uni/Bipolar fader qui agissent comme des fader : si on appuie en haut, tout les boutons de la colonne en dessous vont s'éclairer.

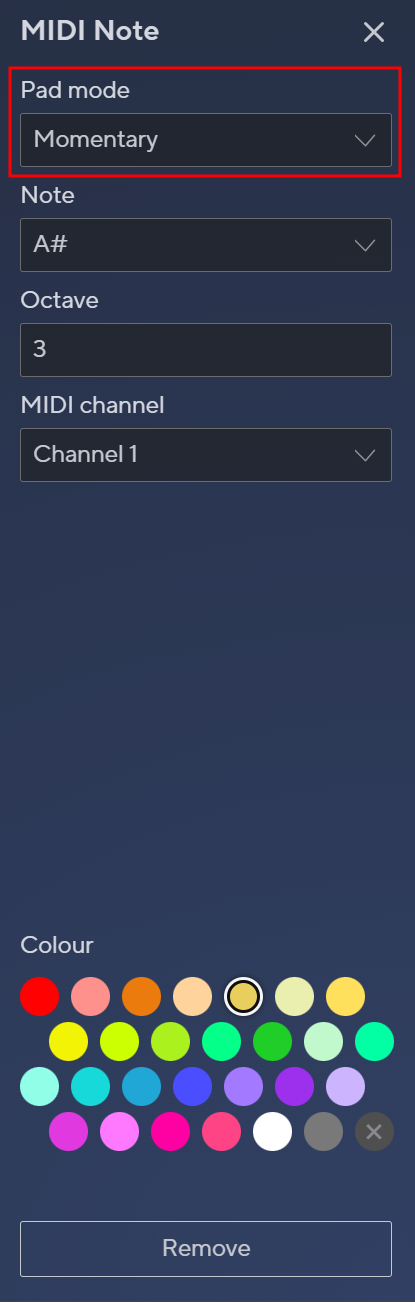

Midi note en mode momentary

Comme dit précédemment, toutes les touches du Launchpad sont des Midi note, et elles sont en mode Momentary afin qu'elles ne restent pas activent une fois pressée (c'est Daslight qui gère ensuite si la touche doit rester allumée ou non).

Les notes et octaves ne nous sont pas utiles, mais elles sont dans l'ordre des touches juste pour que ça soit plus simple de se repérer lorsqu'on fait du mapping dans Daslight. Midi channel indique l'onglet où on se trouve.

Finalement, la seule chose qu'on fait avec ce logiciel, c'est changer la couleur des pads.

Concernant le Launch Control, c'est exactement la même chose, sauf qu'à la place des notes et channels, les potentiomètres et slider ont des "CC" pour les identifier et on peut choisir leur valeur min/max, et leur couleur.
